لوله و اتصالات ۵ لایه چیست؟
لولهٔ ۵ لایه (معمولاً PEX-AL-PEX یا PERT-AL-PERT) لولهای مرکب است که از لایههای پلیمری خارجی و داخلی و یک لایهٔ میانی آلومینیومی تشکیل میشود؛ ترکیب پلاستیک و آلومینیوم، مزایای انعطافپذیری و مقاومت مکانیکی/حرارتی را همزمان فراهم میکند و برای آبگرم مصرفی، شوفاژ، گرمایش از کف و تاسیسات هتل/صنعت استفاده میشود.
ساختار دقیق لوله ۵ لایه
معمولترین ساختار پنجلایه:
1- لایهٔ داخلی: PEX یا PERT (پلیاتیلن کراس-لینکشده یا PERT)
2- چسب یا لایهٔ پیونددهنده (چسب پلیمری)
3- لایهٔ میانی: فویل یا نوار آلومینیومی پیوسته (برای جلوگیری از نفوذ اکسیژن و تثبیت ضریب انبساط)
4- لایهٔ چسب/پیونددهنده دوم
5- لایهٔ خارجی: PEX یا PERT محافظ (برای مقاومت مکانیکی و UV محدود)
این ساختار باعث میشود لوله هم انعطافپذیری داشته باشد و هم پایداری ابعادی نزدیک به فلز (کمی شبیه مس).
اگر میخواهید با تمام انواع لوله و اتصالات از جمله لولههای ۵ لایه، PVC، پلیاتیلن و فلزی آشنا شوید، پیشنهاد میکنیم ابتدا مقاله انواع لوله و اتصالات را مطالعه کنید.
کاربرد لوله و اتصالات ۵ لایه
استفاده ترکیبی و همزمان از دو بخش پلیمری و آلومینیومی، ویژگیها و خواص فیزیکی و مکانیکی جذابی به این نوع از لولهها داده و آنها به طور گسترده برای مصارف ذیل استفاده میشوند:
– سیستمهای بهداشتی آب سرد و گرم ساختمان
– صنایع پزشکی، دارویی، بهداشتی و غذایی
– تاسیسات آبرسانی و آب آشامیدنی
– سیستمهای موتورخانهای
– سیستمهای تهویه مطبوع
– سیستم آبیاری تحت فشار و مصارف آزمایشگاهی، شیمیایی و صنعتی
– فضاهای باز شامل ورزشگاهها، ساختمانهای عظیم، جادهها و …
-سیستمهای گرمایش از کف و سیستمهای سرمایشی
مزایای ۵ لایه (چرا باید انتخاب کنید)
1- مقاوم در برابر پوسیدگی و خوردگی از داخل و خارج به دلیل استفاده از پلی اتیلن شبکهای (PEX) در لایه داخلی و خارجی لوله.
2-مقاوم در برابر فشار 10 بار و دمای 95 درجه سانتیگراد.
3-عمر طولانی با تجزیه ناپذیری به دلیل وجود آلومینیوم و چسب مخصوص در تولید آن.
4-ضریب انبساط طولی مناسب جهت استفاده در سیستم گرمایش از کف.
5-افت فشار کمتر در جریان آب به دلیل صاف و صیقلی بودن دیواره داخلی و نداشتن رسوب، جرم و میکروب زدگی.
6-وزن سبک و حمل و نقل و نصب آسان، ماندگاری برای بیش از صد سال.
7-غیر نفوذپذیر در برابر گازهای مختلف به داخل لوله و در نتیجه عدم تغییر رنگ آب و جلوگیری از عدم انتقال انرژی ناشی از مولدهای گرما و سرما به قسمتهای داخلی ساختمان.
8-استحکام و مقاومت در برابر تنشهای مکانیکی، انعطافپذیر در برابر زلزله.
9-عدم باز شدن جوش لایه آلومینیوم هنگام خم شدن تنش و ضربات احتمالی.
10-آب کاملاً بهداشتی و عدم ایجاد زنگ، تغییرات و ترکیبات شیمیایی در داخل لولههای PTE.
11-دامنه حرارتی بالا و مقاوم در برابر پدیده ضربه قوچ، پدیدهای که در اثر سرعت ناگهانی و جریان آب در لوله و یا انسداد بیجا انسداد جریان آب اتفاق میافتد.
12-مقاومت شیمیایی.
معایب و محدودیتها
-قیمت واحد بالاتر نسبت به PEX ساده یا برخی لولههای پلاستیکی ارزانتر.
-نیاز به اتصالات و ابزار مخصوص (پرس، کاتریجهای فشردهسازی یا فیتینگهای مخصوص). نصب غیراصولی باعث نشت میشود.
-در برخی ورژنها محدودیت دمایی یا فشار نسبت به لولههای فلزی سنگین-وزن (باید براساس استاندارد محصول بررسی شود).
-اگر کیفیت آلومینیوم/چسب یا فرآیند تولید پایین باشد، احتمال لایهلایه شدن یا خوردگی آلومینیوم در درزها وجود دارد — پس تأمینکننده معتبر مهم است.
استانداردها و گواهیها (چه چیزی را چک کنیم)
تمام برندهای معتبر لوله و اتصالات ۵ لایه باید دارای این استانداردها باشند:
-استاندارد ملی ایران ISIRI 12753: الزامات لولههای چندلایه
-استاندارد آلمان DIN 4726: جلوگیری از نفوذ اکسیژن
-استاندارد اروپا EN ISO 21003: عملکرد و دوام سیستم چندلایه
مشخصات فنی لوله پنجلایه
سایز اسمی (میلیمتر) | فشار کاری (PN) | حداکثر دمای کارکرد | ضخامت لایه آلومینیوم (میلیمتر) | ضخامت لایه بیرونی (میلیمتر) | ضخامت لایه داخلی (میلیمتر) | کاربرد رایج |
16×2.0 | PN10 | 95°C | 0.20 | 2.0 | 2.0 | گرمایش از کف، آب گرم خانگی |
20×2.0 | PN10–16 | 95°C | 0.24 | 2.0 | 2.0 | لولهکشی داخلی واحدها |
25×2.5 | PN10–16 | 95°C | 0.30 | 2.5 | 2.5 | رایزرها و انشعابات اصلی |
32×3.0 | PN10–16 | 95°C | 0.70 | 3.0 | 3.0 | ورودی واحدها و مسیرهای طولانی |
40×4.0 | PN10–16 | 95°C | 0.70 | 4.0 | 4.0 | موتورخانهها و مسیرهای فشار بالا |
50×4.5 | PN10–16 | 95°C | 0.70 | 4.5 | 4.5 | تاسیسات صنعتی و مکانهای پر فشار |
63×5.0 | PN10–16 | 95°C | 0.70 | 5.0 | 5.0 | مسیرهای طولانی و فشار بالا صنعتی |
نکات مهم
-فشار کاری (PN): نشاندهنده حداکثر فشار مجاز در سیستم است. برای مصارف خانگی معمولاً PN10 کافی است، اما در سیستمهای گرمایش از کف یا مسیرهای طولانی ممکن است نیاز به PN16 باشد.
-دمای کارکرد: لولههای پنجلایه معمولاً تا دمای 95 درجه سانتیگراد مقاوم هستند، که برای سیستمهای آب گرم و گرمایش از کف مناسب است.
-ضخامت لایهها: ضخامت لایه آلومینیوم و لایههای پلیاتیلن بر اساس سایز لوله متغیر است و تأثیر مستقیم بر مقاومت و انعطافپذیری لوله دارد.
برندهای معتبر لوله و اتصالات ۵ لایه در ایران
در بازار تاسیسات ایران، برندهای زیر از نظر کیفیت، دوام و خدمات پس از فروش، شناختهشدهتر هستند:
-سوپرپایپ ایران/آلمان ممتاز دارای گارانتی ۱۰ ساله و تاییدیه CE
-نیوپایپ ایران عالی مناسب سیستم گرمایش از کف
-ایزیفیت ایران خوب اقتصادی و کاربردی
-نیو فلکس ایران خوب دارای اتصالات مقاوم و تولید جدید
-Viega (وایگا) آلمان ممتاز مخصوص پروژههای صنعتی بزرگ
-PTE: دارای استاندارد ملی، مقاومت در اتصالات، کیفیت پایدار
انواع اتصالات ۵ لایه
اتصالات این سیستم معمولاً به دو روش نصب میشوند:
-اتصالات کوپلی: قابل باز و بسته شدن (مناسب تعمیرات سریع)
-اتصالات پرسی: آببندی دائمی و ایمن (مناسب پروژههای حرفهای)
انواع اتصالات شامل: زانو، بوشن، سهراهی، تبدیل، مغزی، شیر، رابط و کلکتور هستند.
نکات مهم در خرید لوله و اتصالات ۵ لایه
حتماً برند دارای استاندارد ملی و گارانتی انتخاب کنید. اتصالات و لوله را از یک برند واحد بخرید تا سازگاری کامل داشته باشند. به ضخامت آلومینیوم و مقاومت حرارتی لایه داخلی توجه کنید. در پروژههای گرمایش از کف از برندهای معتبرتر مثل سوپرپایپ یا نیوپایپ استفاده کنید. از نصاب مجرب و دستگاه پرس استاندارد استفاده شود.نکات مهم نصب و اجرایی
-از ابزار و فیتینگ تایید شده برند استفاده کنید؛ نصب غیراصولی علت اصلی نشتهاست.
–لولهها را دور از منابع حرارت مستقیم و اشعهٔ UV قرار دهید؛ پوشش یا غلاف توصیه میشود در فضاهای باز.
-حتماً تست فشار (هیدرواستاتیک) بعد از نصب انجام شود و مدار بهمدت مشخصی تحت فشار قرار گیرد.
-در مسیرهایی که نیاز به عبور از دیوار/کف است از غلاف محافظ (sleeve) استفاده شود تا تماس مستقیم با مصالح آسیبزننده نداشته باشد.
نگهداری: بازرسی بصری سالانه و چک کردن اتصالات پس از سیکلهای حرارتی سنگین.
بیشتر بخوانید

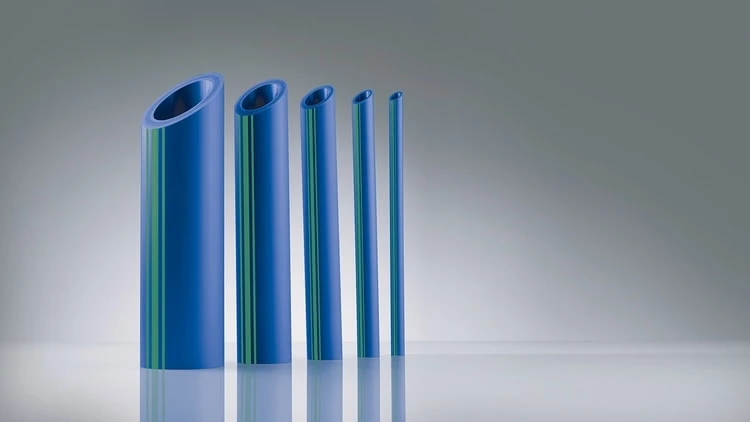

نحوه تشخیص لوله ۵ لایه اصل از تقلبی
در بازار نمونههای بیکیفیت زیادی وجود دارد. برای تشخیص:
-نوشتهها باید لیزری و شفاف روی بدنه چاپ شده باشند.
-لایه آلومینیوم در برش یکپارچه و بدون درز قابل مشاهده باشد.
-هنگام خم شدن، هیچ صدای خشخش یا ترک خوردگی نداشته باشد.
حدود قیمت لوله و اتصالات ۵ لایه (مهر ۱۴۰۴)
قیمت لوله و اتصالات ۵ لایه بسته به برند، قطر، نوع اتصال (پرسی یا کوپلی) و متراژ مورد نیاز متفاوت است.
در سایت «همراه ساختمانی» میتوانید:
-استعلام قیمت روز برندهای معتبر
-مقایسه مشخصات فنی محصولات
-ثبت سفارش نقدی، اقساطی یا تهاتری
-دریافت مشاوره انتخاب بهترین برند برای پروژه خود
برای استعلام قیمت و همکاری، فرم درخواست را تکمیل کنید تا کارشناسان با شما تماس بگیرند.سوالات متداول لوله و اتصالات
تفاوت لوله ۵ لایه با لوله پلیمری چیست؟
لوله ۵ لایه ترکیبی از پلیمر و آلومینیوم است و در برابر حرارت و فشار مقاومت بیشتری دارد.
آیا لولههای ۵ لایه برای گرمایش از کف مناسب هستند؟
بله، این لولهها بهترین گزینه برای سیستم گرمایش از کف هستند چون دمای بالا و فشار را تحمل میکنند.
عمر مفید لولههای ۵ لایه چقدر است؟
در صورت نصب استاندارد، بیش از ۵۰ سال عمر مفید دارند.
آیا لولهٔ ۵ لایه برای آب آشامیدنی مناسب است؟
بسیاری از تولیدکنندگان برای مصارف آب شرب گواهی ارائه میکنند؛ حتماً گواهی بهداشت را از فروشنده بخواهید.
آیا میتوان از اتصالات برندهای مختلف استفاده کرد؟
توصیه نمیشود؛ چون هر برند طراحی مخصوص خود را دارد و احتمال نشتی افزایش مییابد.
آیا میتوان لوله را در معرض نور خورشید نصب کرد؟
پوشش محافظ یا عبور در کانال پیشنهاد میشود تا UV باعث تخریب لایهٔ پلیمری نشود.
آیا لوله پنجلایه بهتر از مس است؟
مزایا و معایبی دارد: وزن کمتر، نصب سریعتر و ضدخوردگی در مقابل مس؛ اما در دماهای خیلی بالا یا شرایط مکانیکی خاص مس ممکن است مناسبتر باشد. انتخاب براساس پروژه و هزینه انجام شود.
