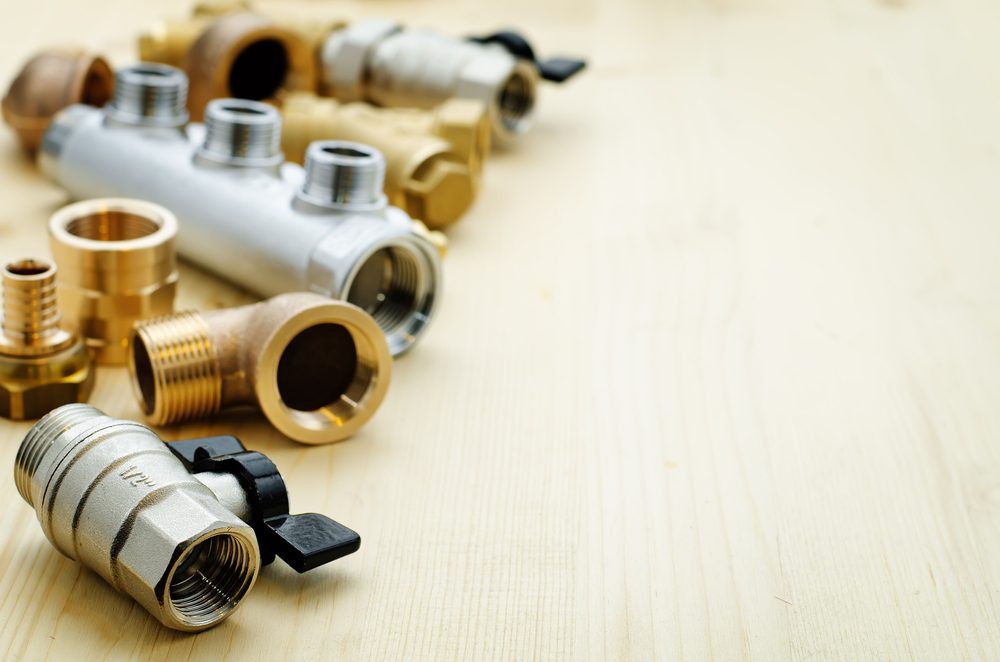

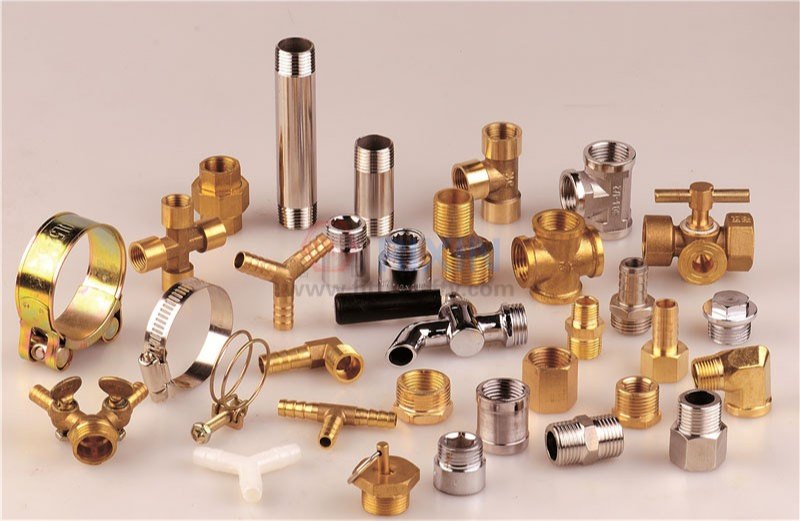

انواع اتصالات لوله و کاربرد هرکدام در تاسیسات ساختمان

نوع اتصال

توضیح و ساختار

کاربرد اصلی / مزیت

زانو (Elbow)

برای تغییر جهت جریان، معمولاً ۹۰°، ۴۵° و گاهی ۲۲٫۵°

برای دور زدن موانع یا تغییر جهت لوله‌ها

ت (Tee)

اتصال سه شاخه شکل T، ممکن است برابر (equal) یا کاهش‌دهنده باشد

ایجاد انشعاب یا تقسیم جریان

کراس (Cross)

اتصال چهار مسیر (یک ورودی و سه خروجی یا بالعکس)

در سیستم‌های توزیع یا شبکه بزرگ

کوپلینگ (Coupling)

اتصال دو لوله موازی یا مشابه به هم

برای امتداد یا ایجاد اتصال در مسیر طولانی

یونین (Union)

شبیه به کوپلینگ ولی قابل جداسازی آسان

مناسب زمانی که امکان باز و بسته کردن وجود دارد، تعمیر و نگهداری راحت

کاهنده (Reducer / Bushing)

کاهش قطر لوله از بزرگ به کوچک (Concentric و Eccentric)

زمانی استفاده می‌شود که نیاز به تغییر سایز لوله باشد

درپوش و پریز (Cap & Plug)

درپوش روی سر لوله (externally) و پریز داخل لوله (internally)

بستن انتهاها یا نقاط بدون کاربرد

فلنج (Flange)

سطح صاف با سوراخ‌هایی برای پیچ و مهره

اتصال لوله‌ها به قطعات مانند پمپ، دریچه، ولو یا به همدیگر با امکان جداسازی بعدی

تله (Trap)

خم U یا P شکل در سیستم فاضلاب

جلوگیری از بازگشت بوی فاضلاب به داخل منزل

آداپتور (Adapter / Fitting Adapter)

تبدیل نوع اتصال، مانند تبدیل از لوله پی وی سی به فلزی یا تبدیل رزوه به بدون رزوه

زمانی که اجزای سیستم از جنس‌های متفاوت هستند

ناپل (Nipple)

قطعه کوتاه لوله با رزوه در دو طرف

برای اتصال قطعات رزوه‌ای یا پل زدن در فواصل کوتاه

اتصالات فشاری (Push-to-Connect / Compression Fitting)

اتصال بدون نیاز به جوش یا چسب، با اورینگ و حلقه فشرده‌ساز

نصب سریع و راحت، قابل استفاده برای سیستم‌های پلیمر

اتصال با لحیم‌کاری پیش‌آغشته (Solder Ring / Pre-Soldered Fitting)

اتصالاتی با لحیم از پیش تعبیه شده که با اعمال حرارت به هم متصل می‌شوند

معمولاً برای لوله‌های مسی استفاده می‌شود
