ساختار لوله ۵ لایه

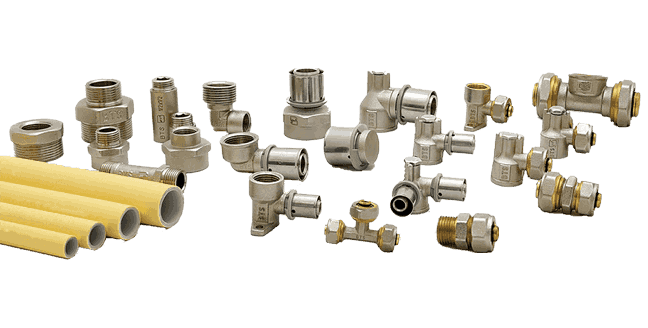

متریال و ساختار اتصالات ۵ لایه
-اتصالات پرسی
– اتصالات کوپلی
– اتصالات کلمپی (رزوهای یا مهرهدار)
انواع اتصالات لوله ۵ لایه
۱- اتصالات پرسی (Press)
۲- اتصالات کوپلی (پیچی یا دندهای)
3-اتصالات کلمپی (فیتینگی)
کلکتور
سیستم لولهکشی کلکتوری یکی از پرکاربردترین روشهایی است که در سالهای حاضر برای لولهکشی آب سرد و گرم و سیستم گرمایش از کف ساختمانها استفاده میشود. کلکتورها در سایزها و اندازههای مختلف با توجه به نوع مصرف و طراحی و نقشه در پروژههای مختلف به کار میروند.
کلکتورها به کاربر این امکان را میدهند که ضمن افزایش استحکام و تحمل فشارهای بالا، انعطافپذیری، طول عمر زیاد، دقت در شناسی و سهولت در اجرا را داشته باشند.
خصوصیت کلکتورها
-ضخامت ایدهآل و یکنواخت در تمامی سطوح
-سطح داخلی و خارجی صیقلی
– دارای آببندی استاندارد بین شیر و بدنه کلکتور
-دارای محل قرارگیری اورینگ قبل از اتصال اصلی کلکتور
مشخصات فنی کلکتورها
-D: قطر کلکتور
-d: خروجی کلکتور
-L: فاصله مرکز تا مرکز خروجی کلکتور
استانداردهای بینالمللی و ملی اتصالات ۵ لایه
تفاوت اتصالات کوپلی و پرسی
ویژگی | کوپلی | پرسی |
نحوه نصب | با آچار | با دستگاه پرس |
قابلیت باز شدن | دارد | ندارد |
نوع آببندی | با اورینگ | دائمی |
هزینه نصب | کمتر | بیشتر |
کاربرد | پروژههای کوچک | پروژههای بزرگ و گرمایشی |
کاربرد اتصالات ۵ لایه در ساختمان
برخی برندهای معتبر اتصالات لوله ۵ لایه در ایران

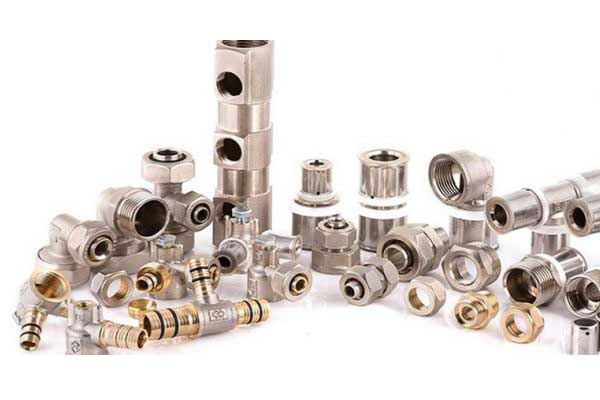

نکات مهم در خرید و نصب اتصالات
-همیشه از لوله و اتصال از یک برند واحد استفاده کنید تا گارانتی معتبر بماند.
-اتصالات را با توجه به سایز لوله انتخاب کنید (معمولاً ۱۶، ۲۰، ۲۵ و ۳۲ میلیمتر).
-محل اتصال باید تمیز، خشک و عاری از چربی باشد.
– از کاتر مخصوص لوله ۵ لایه استفاده کنید تا برش کاملاً عمود باشد.
– قبل از اتصال، سر لوله را کالیبره کنید تا به درستی در fitting جا بخورد.
– همیشه از واشر اورجینال برند مربوطه استفاده کنید.
– در اتصال پرسی، از فک مخصوص همان برند استفاده شود تا آببندی کامل انجام گیرد.
اشتباهات رایج در استفاده از اتصالات ۵ لایه
– استفاده از دستگاه پرس غیرمتناسب با برند اتصال
– ترکیب اتصالات برندهای مختلف
– عدم تست فشار پس از نصب
– استفاده از اتصالات بیکیفیت یا بدون استاندارد
– خمکردن بیش از حد لوله در محل اتصال
